柯睿电子述连接器的分类以及它的未来发展趋势

阅读量:160   发布时间:2022-10-14 16:50:51   作者:

随着通信网络的迅速发展,中国的连接器市场发展前景是十分乐观的。全球的电子制造服务商(EMS)也在往中国市场迁移,中国正逐渐变成全球的电子制造业中心。

连接器的种类按照形状和工艺技术分类还有未来的发展趋势:

:圆形连接器   国外发达的军用圆形连接器制造技术成熟、工程化程度高,科技含量(或属性)高,主要表现在四个方面:选用轻量而紧固耐用的复合材料和表面处理技术;超小型化;宇航级实现工程化;派生的品种丰富(远远多过国内的型谱),例如适应高速度网络的四同轴和光纤产品,供以太网络使用的USB 和RJ45产品、脱落-拉脱-推拉-拉线机柜式产品、气密和灌封产品、滤波产品、穿舱产品等。


第二种:高电压连接器   高电压连接器指的是工作在1KV以上的连接器,应用领域集中在航空电子设备、X射线装置、飞行员用头盔式显示器、头盔式瞄准装置等。   国内的高电压连接器在近几年才起步,但已得到了重大突破,现在正在实现型谱化,依靠进口的局面正在慢慢打破。现在的问题是耐高电压的材料的制造、高电压性能测试,还有相关加工环节依旧难以完全攻克,建立成熟的制造体系,大批量的供货依然有很长的路要走。


第三:MEMS 连接器   在传统上,连接器制造商依赖金属切削和挤压成形工艺来加工插针,随着设备和元件小型化趋势的加深,传统加工方法让插针小型化渐渐受到限制。选用MEMS(微机电系统)技术,能批量制造微米级间距的连接器,给未来提升连接器密度,解决小型化要求所带来了新的希望。选用标准的MEMS制造工艺(批量微机加和电镀)是在硅基片上制做的。截止目前为止,MEMS连接器只限在概念阶段,因为插针横向(水平)变形,会影响性能的优化。


第四:光纤连接器   研究表明在数据传输超过10GB/S时,铜基系统在技术层面会日益受到制约。和铜基系统和同轴传输系统比起来,光纤传输的更大优势就是:具有更高的宽带、更快的传输速度、更轻的重量、抗 EMI/RFI并且材料便宜。

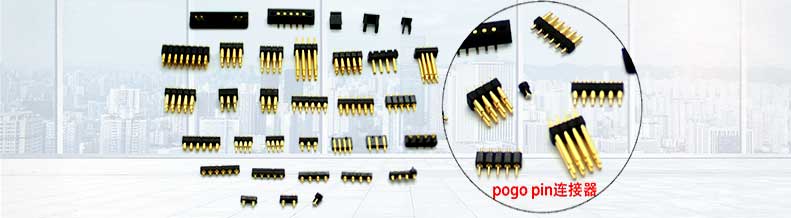

POGO PIN连接器基本介绍

POGO PIN连接器是由针头(PLUNGER)、针管(TUBE)、弹簧(SPRING)以及胶芯(HOUSING)四个 基本部件通过高精密设备铆压之后形成的弹簧式探针,又称作弹簧针、弹簧顶针、弹簧探针、 SPRING LOADED、POGOPIN连接器。POGO PIN的针头(PLUNGER)的底部通常是斜面结构,斜面结 构的作用是确保POGO PIN在工作时保持针头(PLUNGER)与针管(TUBE)内壁接触,让电流主要通过 镀金的针头(PLUNGER)和针管(TUBE)以确保POGO PIN的稳定及低阻抗。

柯睿电子提供一系列的POGO PIN弹簧针产品,在连接器行业,弹簧针是一个特殊的连接技术。 在过去的几年里,这种可靠的技术有被一些的知名大厂所接受被成功使用到他们的一百多 种电子产品里面,如手机电池丶天线连接丶GPS定位系统丶笔记本电脑丶电视游戏设备丶室外路 灯丶助听器丶无线电接收装置等。

POGO PIN连接器基本参数

针头(PLUNGER):   黄铜镀金(C3604),电镀层的厚度因不同的使用场合而不同,一般情况镀镍1.25~2.5UM(换算为50~100U”), 镀金 0.125UM~0.5UM(换算为5U”~20U”)。

针管(BARREL):   黄铜镀金(C3604),电镀层的厚度因不同的使用场合而不同,一般情况镀镍1.25~2.5UM(换算为50~100U”), 镀金 0.125UM~0.25UM(换算为5U”~10U”)。

弹簧(SPRING) :   不锈钢(SUS304)或者琴钢线

胶芯(HOUSING):   PA46,PA9T,HTN,LCP(无卤材料,防火等级UL94V-0)

盖子(CAP):   PA46,PA9T,HTN,LCP(无卤材料,防火等级UL94V-0)


POGO PIN连接器产品规范

A、额定电压:LESS THAN 36 VOLTS DC

B、额定电流:2.0 AMPERES CONTINUOUS PER PIN

C、工作温度:-40°C ~ 85°C

D、储存温度:-40°C ~ 85°C

E、工作环境湿度:10% R.H. ~ 90% R.H.

F、耐久性(寿命):静态测试 500,000 CYCLES,动态测试10,000 CYCLES

G、接触阻抗:30M OHM MAX. @WORKING STROKE(阻抗在整个工作行程要低于30M OHM,故要求的是动太的阻抗而不是某一点的阻抗)

H、PIN之前的绝缘阻抗:500M OHM MIN

POGO PIN连接器使用介绍

1,SMT式   稳定性好,针管底部为平底设计,易于SMT贴片焊接。

2.DIP式   针轴尾巴带定位针,与PCB焊接时不会偏移,定位效果佳。

3.侧贴式   侧贴方式的设计大大减少产品的厚度,通用与超薄产品的电池连接。

4.折弯式   针轴尾部折弯,提供设计人员在空间利用上更多的选择。

5.双头式   双头双弹设计,让工程师在板对板双向连接有更多的空间弹性。


POGO PIN连接器的优势    IPX6-IPX7级别的防水设计   外形小   耐高温性   抗腐蚀性   提供客制化设计

1,模内注塑式   模内注塑式设计可达到IPX8的防水等级

2.O-RING式   O-RING式设计可达到IPX7的防水等级

3.点胶式   点胶式设计可达到IP68的防水等级

POGO PIN连接器应用范围

1、手机、平板、电脑、智能手环、VR、蓝牙耳机、儿童智能玩具、数码3C等消费类电子产品的应用。


制作流程

1、设计图纸

2、车床车削

3、清洗/电镀

4、ROHS标准测试

5、铆压成型

6、抽测尺寸、弹力、寿命

7、CCD全尺寸检测

8、膜厚测试
